訂貨號FS

加工定制是

貨號FS-1

灌溉和排水的方式噴灌設備

類型灌溉車

適用領域農業

流量32-80（m3/h）

產品類型全新

型號FSN50ADJ

品牌灃收

揚程50（m）

轉速3900（r/min）

配套電機功率7.5（Kw）

進/出水口直徑3（寸）

排量3000（cc）

一、 概述和適用范圍

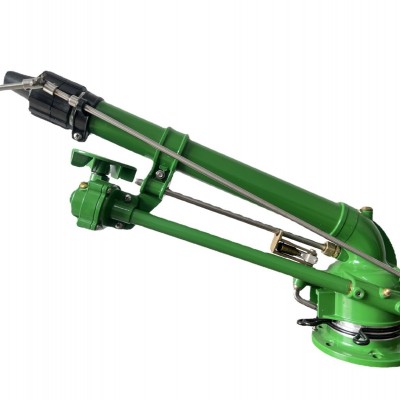

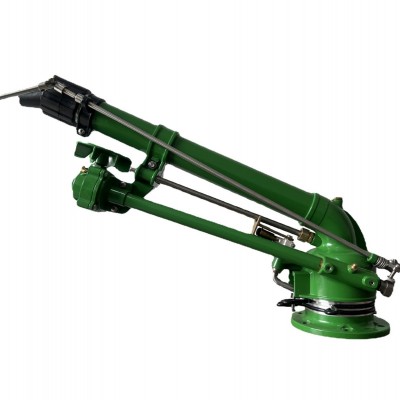

FSN50ADJ渦輪噴槍適用于農田灌溉和工礦業除塵兩大領域。

推廣節水灌溉技術是解決農業缺水，保證糧食穩定高產的主要途徑之一，目前已經成為世界缺水國家發展農業的一項重要舉措。FSN50ADJ型灑水噴槍可用于大、中型卷盤式噴灌機，也可配套大型指針式噴灌機尾槍使用。大面積灌溉工程、堆料場噴水除塵、體育場澆灌，電廠、港口、碼頭、鐵路貨場、煤焦化工廠等工業企業降塵等領域，可有效降塵、除塵，大幅度降低PM2.5。本產品配有多種不同口徑的噴嘴，可實現流量從17.8m3/h--75m3/h，工作壓力0.2MPa—0.7Mpa，射程26m—53m，適用于不同土壤、地勢、作物及環境需求。

0°狀態：抗風性好，溫室大棚可以避免噴射到頂棚；

24°狀態：和原FSN50渦輪噴槍功能一致；

48°狀態：適合灌溉玉米、果樹等高桿作物，也適合料堆降塵。

二、 噴槍結構特點

該噴槍為一款新穎的渦輪蝸桿式噴槍，噴嘴仰角可以從0°-48°之間自由切換，隨水器可隨之調節對應仰角，具有轉動均勻，壓力損失小，轉動平穩可靠等特點。噴槍采用了銅合金、鋁合金、工程塑料、不銹鋼及其他耐腐蝕性材料制作而成，噴體及穩流器采用鋁合金拉伸成型，內壁光潔，穩流器片直線度誤差小。該噴槍可扇形或全圓方式勻速轉動，可調節碎水器能夠產生具有小而均勻的水粒，具有高強度、穩定的運行性能，廣泛適用于工業除塵和農業灌溉兩大領域。

三、 安裝及操作步奏

1、安裝

使用3-6個螺絲固定噴槍，將墊片置于法蘭和噴槍之間。

2、噴嘴

更換噴嘴：使用隨箱扳手先將固定噴嘴的前端大螺帽拆下來，更換噴嘴，再用扳手將大螺帽擰緊。

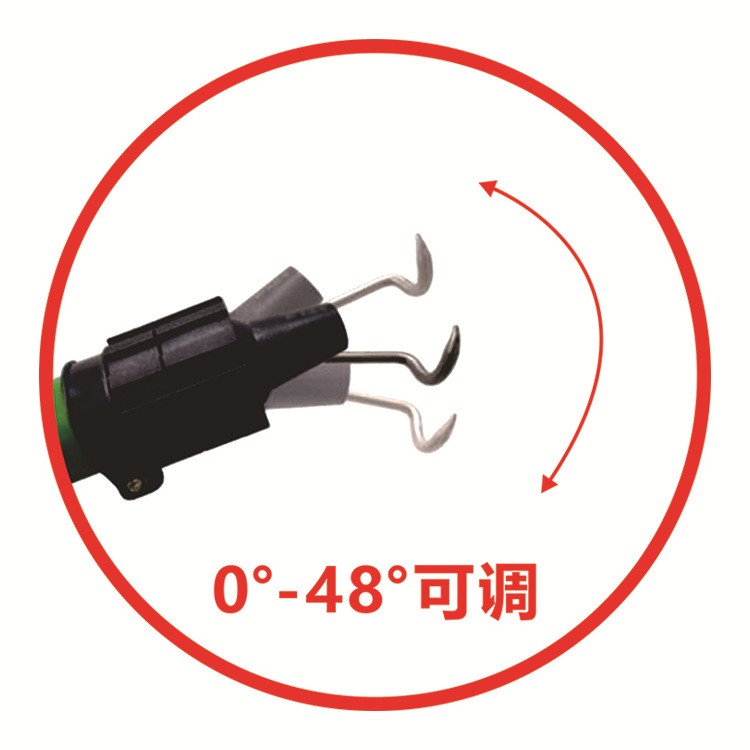

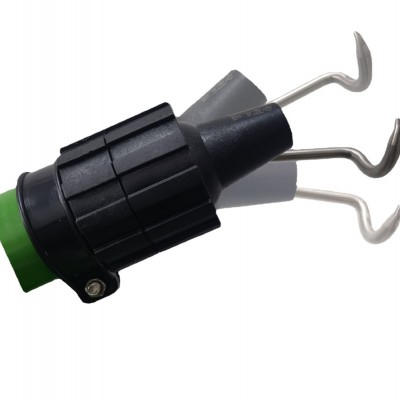

仰角調節：使用隨箱扳手擰松固定噴嘴的前端大螺帽，上下調節噴嘴仰角，噴嘴頂端刻度條和前端大螺帽最前端對齊。

3、噴灑寬幅操作

將箍在換向座上的換向卡簧（上圖黑色）設置于一定位置就能實現所期望的噴灑寬幅，調整時，應從里往外推，否則換向卡簧就會被扼住。

4、全圓噴灑操作

將上圖不銹鋼銷推至頂端（紅色箭頭所示），噴槍就可實現全圓噴灑作業。

5、碎水調節器

順時針方向擰動銅螺帽，使其端面與凸輪接觸即可實現碎水效果（下左圖）。

隨水器仰角調節：擰松上右圖中螺母，上下調節隨水器，調節好以后，再擰緊螺母。

四、定期檢查與日常維護

1、所有活動部件，靈活、自如。每6-8周向注油孔及各轉動部位添加潤滑油。

2、檢查傳動部件是否損壞。

3、檢查副噴嘴，葉輪是否轉動。

4、安裝、運輸過程中輕拿輕放，避免磕碰或重壓而造成的損壞。

5、長時間不使用時，應擦干凈表面水垢裝箱保存。

6、射程不足的，增加工作壓力和流量。

五、故障排除

1、故障現象：噴嘴與噴體連接處漏水

   排除方法：調節噴嘴與穩流器的契合接觸，擰緊固定螺帽。

2、故障現象：葉輪不旋轉或轉速低

   排除方法：調整工作壓力，檢查副噴嘴是否有雜物。

3、故障現象：噴槍左右擺動不靈活、甚至卡死

   排除方法：換向機構或傳動部件損壞，更換配件。

4、故障現象：噴槍射程達不到需求

   排除方法：增加噴槍入口壓力和流量。

5、故障現象：噴槍噴水霧化效果不佳，或水流不成弧線密集

   排除方法：調整工作壓力或更換噴嘴，調節碎水器

六、注意事項

1、噴槍工作時，請不要做任何調節和控制；

2、噴槍工作時，請遠離噴灑范圍；

3、請勿將噴槍對輸電線路、建筑物等物體噴灑；

4、確認噴槍噴灑范圍內無人或動物。
