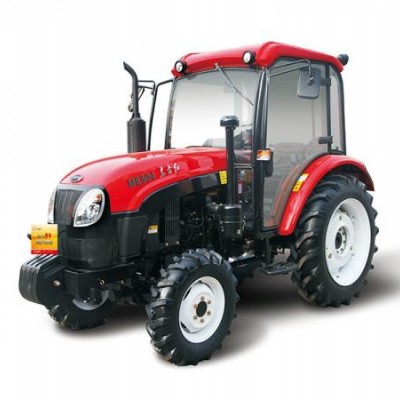

東方紅-ME504系列拖拉機是中國一拖根據市場需求研制開發的適合于國內外市場需求的經濟型中馬力輪式拖拉機。
主要結構特點：
● 直噴節能柴油機，油耗低，扭矩儲備大，動力經濟性好，排放達到國Ⅲ標準。
● 整機結構緊湊，軸距短，轉彎半徑小。
● 8+4嚙合套換檔變速箱（ME554為8+8梭式換檔），操縱輕便靈活；先進防脫檔結構，自動防止脫檔；可選裝爬行擋。
● 濕式、盤式、自增力制動器，制動平穩可靠，效能高。
● 末端傳動采用行星齒輪減速機構，結構緊湊，傳動比大，承載均勻，使用壽命長。
● 多檔動力輸出，與機具匹配性好，可滿足多種作業需求。
● 流線型外觀設計，造型優美大方，作業視野好。

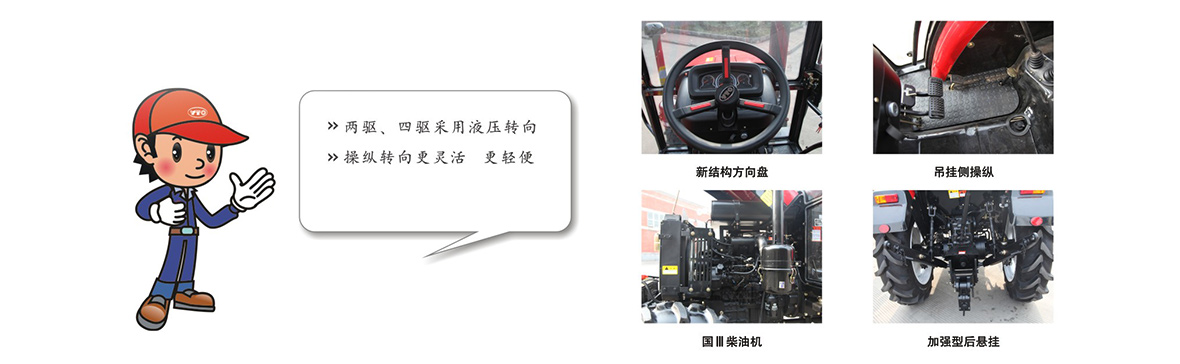

● ME454/ ME504/ ME554吊掛式操縱，整體地板，駕駛更舒適。
● 可選裝高速檔變速箱，最高行駛速度可達39.3km/h。
● 可選裝1.1米、1.2米、1.3米輪距，選裝高地隙前橋，最小離地間隙可達380mm(旱田輪)/420mm（水田輪），滿足不同種植農藝要求。
● 可選裝爬行擋、雙油缸立式強壓入土提升器、液壓輸出、后輪距無級可調，滿足不同作業需求。
● 可選裝駕駛室、暖風，密封性好，駕乘安全舒適。
| 機 型 | 東方紅ME504 | ||
| 外形尺寸 | 3660×1485×1580 | 3660×1485×1580 | |
| 最小使用質量 | 1900 | 1900 | |
| 最大配重質量 前/后 (kg) | 80/100 | ||
| 發動機 | 型號 | YD4C50V3 | 4D32T31/502 |
| 型式 | 直列、立式、水冷、四沖程 | ||
| 標定功率(kW) | 36.8 | 36.8 | |
| 額定轉速(r/min) | 2200 | 2200 | |
| 變速箱檔數 前進/倒退 | 8/4 | 8/4 | |
| 速度范圍 | 前進（km/h） | 2.25-29.53 | 2.25-29.53 |
| 倒退（km/h） | 3.34-10.20 | 3.34-10.20 | |
| 輪胎規格 | 前輪 | 7.50-16/6.5-16（水田輪） | |
| 后輪 | 11.2-28/11.2-24（水田輪） | ||
| 前輪輪距（可調）（mm） | 1200 | ||
| 后輪輪距（可調）（mm） | 1100—1400 | ||
| 最小離地間隙 | 280 | ||
| 最小轉向圓半徑 | 3.4±0.3 | ||
| 動力輸出軸型式 | 非獨立式 | ||
| 動力輸出軸轉速(r/min) | 540/720或540/1000 | ||
| 動力輸出軸最大功率(kW) | 31.3 | ||
| 耕深調節方式 | 位、浮動控制 | ||
| 最大牽引力 （kN） | 10.69 | ||
