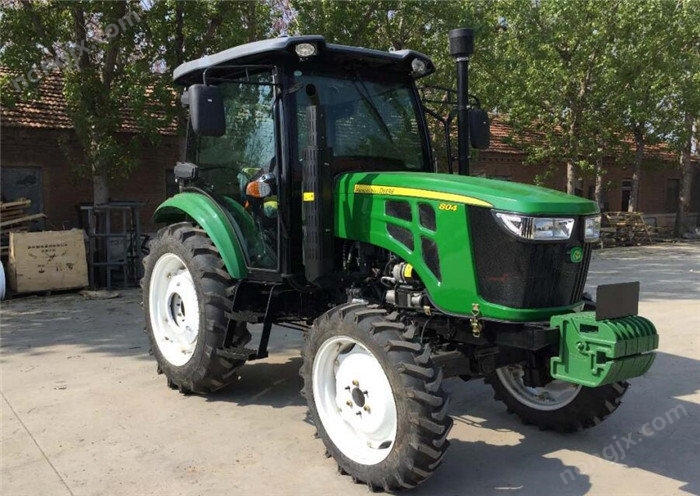

聯發野迪804輪式拖拉機技術參數
| 項目 | 單位 | 設計值 |
|---|---|---|
| 整機型號 | / | 804 |
| 整機型式 | / | 四輪驅動 |
| 整機用途 | / | 一般農業用途 |
| 整機外廓尺寸(長×寬×高) | mm | 3700×1600×2650（駕駛室） 3700×1600×2520（安全架） |
| 整機軸距 | mm | 1950 |
| 整機輪距(前輪/后輪) | mm | 960、1200、1300/960、1200、1300 |
| 整機常用輪距(前輪/后輪) | mm | 1300/1300 |
| 整機輪距(前輪/后輪)調整方式 | / | 有級可調/有級可調 |
| 整機**小離地間隙 | mm | 440（前橋底部） |
| 整機**小使用質量 | kg | 2310（駕駛室） 2180（安全架） |
| 整機標準配重(前/后) | kg | 50/60 |
| 整機**大配重(前/后) | kg | 50/60 |
| 整機前進/倒退/爬行檔位數 | / | 8/2/0 |
| 整機主變速/副變速/其他檔位數 | / | 5/2/0 |
| 整機各檔理論速度 | km/h | 前進：2.20；2.86；4.60；7.45；9.55；12.10；19.95；32.30后退：2.25；8.83 |
| 整機發動機與離合器聯接方式 | / | 直聯 |
| 整機起動方式 | / | 電起動 |
| 整機動力輸出軸功率 | kW | ≥50.2 |
| 整機**大牽引力 | kN | ≥14.4 |
| 翻傾防護裝置（駕駛室或安全框架）型號 | / | LF1004.205.01 |
| 翻傾防護裝置（駕駛室或安全框架）型式 | / | 駕駛室 |
| 翻傾防護裝置（駕駛室或安全框架）生產廠 | / | 山東聯發野迪農業裝備有限公司 |
| 翻傾防護裝置（駕駛室或安全框架）認證證書編號或檢驗報告編號 | / | WJ2018FFH027 |
| 翻傾防護裝置（駕駛室或安全框架）認證單位或檢測機構 | / | 河南省拖拉機柴油機產品質量監督檢驗中心 |
| 發動機型式 | / | 直列、水冷、四沖程 |
| 發動機型號 | / | 4C6-80U32 |
| 發動機生產廠 | / | 安徽全柴動力股份有限公司 |
| 發動機進氣方式 | / | 增壓 |
| 發動機氣缸數 | / | 4 |
| 發動機缸徑×行程 | mm | 98×115 |
| 發動機標定功率 | kW | 59.0 |
| 發動機型式核準額定凈功率 | kW | 59.0 |
| 發動機標定轉速 | r/min | 2400 |
| 發動機型式核準證書 | / | CN FC G3 000003 |
| 發動機空氣濾清器型式 | / | 油浴式 |
| 發動機空氣濾清器型號 | / | 30-CC |
| 發動機起動機型號 | / | 1308Q |
| 發動機冷卻方式 | / | 水冷 |
| 排氣管消聲腔外形尺寸（長×寬×厚或直徑×長） | mm | 110×620 |
| 排氣管消聲器（含消聲腔）重量 | kg | 3.7 |
| 前照燈型號 | / | D-1DDzhl |
| 前照燈生產廠 | / | 濰坊普星機動車配件有限公司 |
| 前照燈認證證書編號或檢驗報告編號 | / | XZ17GW0191 |
| 前照燈認證單位或檢測機構 | / | 國家拖拉機質量監督檢驗中心 |
| 后視鏡型號 | / | 18.48.020 |
| 后視鏡生產廠 | / | 阜城縣前進汽車燈具有限公司 |
| 后視鏡認證證書編號或檢驗報告編號 | / | TB10HJ130051 |
| 后視鏡認證單位或檢測機構 | / | 國家拖拉機質量監督檢驗中心 |
| 前擋風玻璃/門窗玻璃型號 | / | 公稱厚度5.0mm/公稱厚度5.0mm |
| 前擋風玻璃/門窗玻璃生產廠 | / | 山東明睿玻璃科技有限公司 |
| 前擋風玻璃/門窗玻璃認證證書編號或檢驗報告編號 | / | 2016051301021570/2016051301021565 |
| 前擋風玻璃/門窗玻璃認證單位或檢測機構 | / | 中國建材檢驗認證集團股份有限公司 |
| 駕駛員座椅型號 | / | 泰山800.44.001 |
| 駕駛員座椅型式 | / | 螺旋壓縮彈簧 |
| 駕駛員座椅生產廠 | / | 文安縣海星汽車座椅有限公司 |
| 安全帶型號 | / | JY-B11 |
| 安全帶生產廠 | / | 長沙嘉一機械制造有限公司 |
| 安全帶認證證書編號或檢驗報告編號 | / | 2007091104000091 |
| 安全帶認證單位或檢測機構 | / | 中汽認證中心 |
| 燃油箱型號 | / | 350.50.016 |
| 燃油箱容積 | L | 40 |
| 轉向系型式 | / | 前輪液壓轉向 |
| 轉向系轉向器型式 | / | 擺線轉閥式轉向器 |
| 轉向系液壓轉向正常工作壓力 | MPa | 10 |
| 轉向系液壓轉向液壓軟管標注的**大工作壓力 | MPa | 25 |
| 轉向系液壓轉向液壓軟管的爆破壓力 | MPa | ≥100 |
| 轉向系液壓轉向液壓軟管生產廠 | / | 衡水龍工管業工程機械配件有限公司 |
| 制動系行車制動系型式 | / | 蹄式 |
| 制動系駐車制動系型式 | / | 鎖定踏板式 |
| 安全起動裝置型式 | / | 離合器開關 |
| 傳動系前驅動橋型式 | / | 旱地型 |
| 傳動系離合器型式 | / | 干式、單片、單作用 |
| 傳動系動力輸出軸離合器型式 | / | 干式、單片、單作用 |
| 傳動系變速箱型式 | / | （4＋1）×2組成式 |
| 傳動系主變速箱換檔方式 | / | 嚙合套 |
| 傳動系副變速箱換檔方式 | / | 嚙合套 |
| 傳動系主變速箱殼體（零件號） | / | 350.37.176 |
| 傳動系后橋殼體（零件號） | / | 350.21.114 |
| 傳動系傳動型式（前/后） | / | 封閉錐齒輪副/封閉錐齒輪副 |
| 傳動系差速器型式（前/后） | / | 閉式、行星直齒輪錐式/閉式、行星直齒輪錐式 |
| 傳動系差速鎖型式（前/后） | / | 無/柱銷式 |
| 傳動系**終傳動方式（前/后） | / | 兩級直齒錐齒輪式/外嚙合直齒式 |
| 行走系機架型式 | / | 無架式 |
| 行走系輪胎型號(前輪/后輪) | / | 8.30-24/11-32 |
| 行走系輪胎氣壓(前輪/后輪) | kPa | 150?180/120?150 |
| 工作裝置液壓懸掛系統型式 | / | 分置式 |
| 工作裝置懸掛裝置型式 | / | 后置三點懸掛 |
| 工作裝置懸掛裝置類別 | / | 2類 |
| 工作裝置調節方式 | / | 位調節 |
| 工作裝置液壓油泵型式 | / | 齒輪泵 |
| 工作裝置液壓油泵型號 | / | CBN-E314 |
| 工作裝置液壓輸出裝置 | / | 一對快換接頭 |
| 工作裝置安全閥全開壓力 | MPa | 18±0.5 |
| 工作裝置動力輸出軸型式 | / | 非獨立式 |
| 工作裝置動力輸出軸花鍵數目 | / | 8 |
| 工作裝置動力輸出軸花鍵外徑 | mm | 38 |
| 工作裝置動力輸出軸轉速 | r/min | 540/760 |
| 工作裝置動力輸出軸傳動比 | / | 3.428/2.705 |
| 工作裝置框架上**大提升力 | kN | 14.2 |
| 選裝件翻傾防護裝置（安全框架）型號 | / | 500.80.011 |
| 選裝件翻傾防護裝置（安全框架）型式 | / | 安全架 |
| 選裝件翻傾防護裝置（安全框架）生產廠 | / | 山東聯發野迪農業裝備有限公司 |
| 選裝件翻傾防護裝置（安全框架）認證證書編號或檢驗報告編號 | / | NW201708013 |
| 選裝件翻傾防護裝置（安全框架）認證單位或檢測機構 | / | 山東省農業機械科學研究院產品質量檢測中心 |
