商品描述

震動式手扶式挖蒜出土機 雙行紅薯芋頭收獲機 土豆收獲機




一、主要特點：

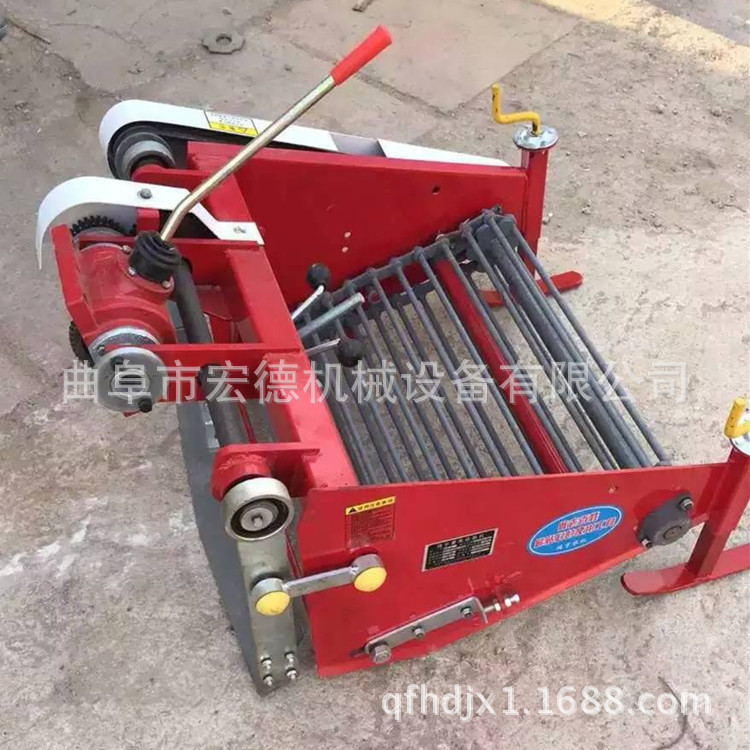

        馬鈴薯收獲機是懸掛在10-12馬力手扶拖拉機后方，以手扶拖拉機為牽引動力。主要收獲與該機配套種植和間作種植的馬鈴薯、大蒜、地瓜等地下根莖作物。具有收獲效率高、性能好、破皮率地，結構簡單，操作維修方便等特點。

二、主要結構和工作原理：

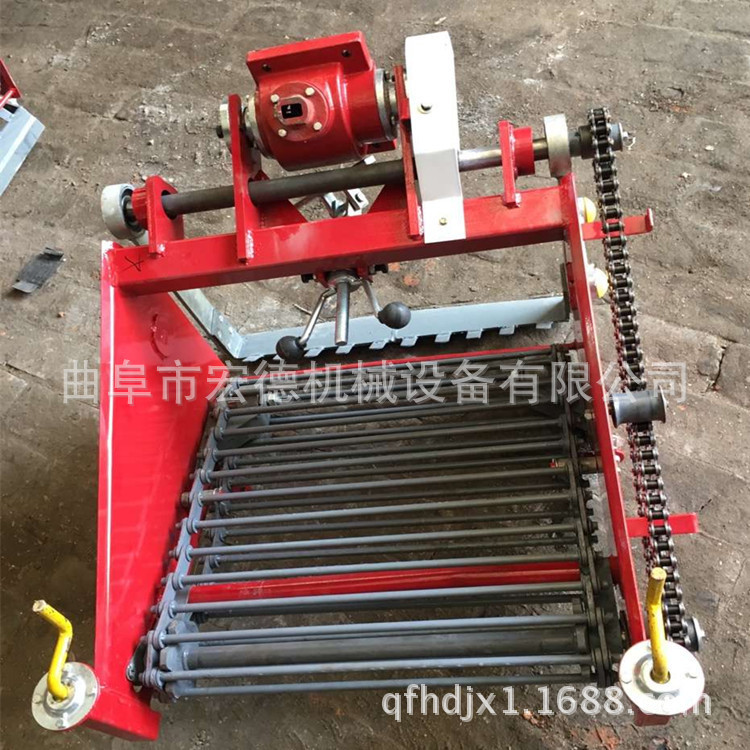

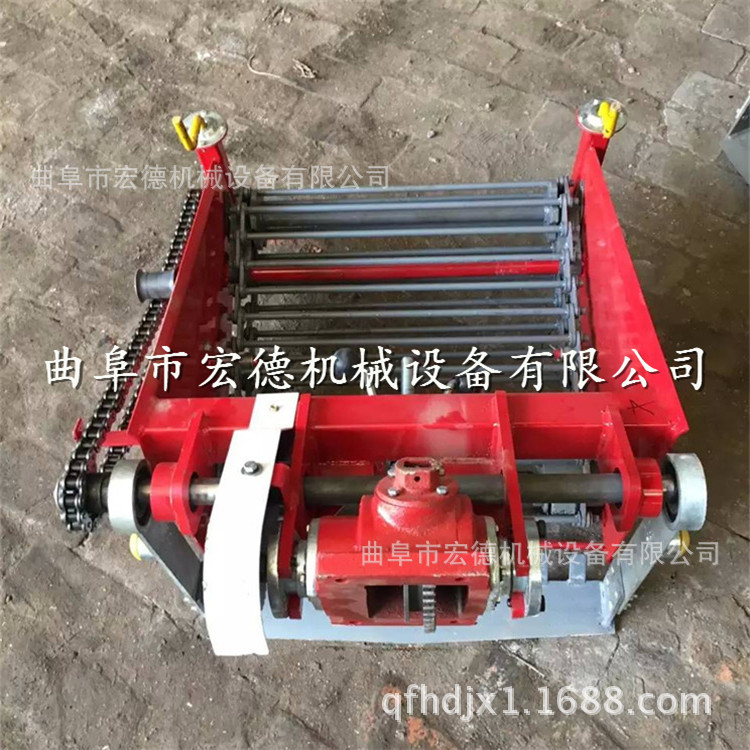

       該機主要結構有大架、主軸組合、前后傳動軸組合、離合器、分離排鏈、挖掘鏟、振動篩等部件組成。

該機懸掛在手扶拖拉機后方，經手扶拖拉機變速箱輸入軸右端安裝的鏈輪、鏈條傳至該機傳動軸，經主傳動軸上偏心塊、連桿帶動挖掘鏟作前后往復運動，再由傳動軸左端齒輪帶動過橋軸上變速齒輪，并改變傳動方向，再經鏈條帶動分離排鏈主傳動軸，并由主傳動軸兩端偏心塊帶動振動篩上下抖動。在手扶拖拉機的牽引下，使挖掘鏟挖掘出來的馬鈴薯（大蒜、地瓜等）鋪放在分離排鏈上，在分離排鏈的轉動下土落在分離排鏈下方，馬鈴薯（大蒜、地瓜等）和未落下的土塊，在分離排鏈上面落在振動篩上，再次清選分離后集中鋪放在機后地面上。馬鈴薯收獲機，是專為收獲馬鈴薯而設計的。同時也可兼收地瓜、花生、胡羅卜、生姜等莖塊作物的多用型收獲機。本收獲機能一次性完成起膜、挖掘、碎土、分離、清選輔放等工序。該收獲機根據設計是由機架、動力傳動機構、切土機構、碎土機構、輸送分離機構、挖掘機構、懸掛機構、地輪支承機構、刮土板、鏈輪罩及防塵密封等十大部分組成，具有外型整齊美觀，結構緊湊，部局合理，運轉噪音小，作業效率高，損失小，農機農藝緊密結合等優點。

      1.將土豆收獲機懸掛在拖拉機上。同時用萬向節把拖拉機的后輸出軸與收獲機的動力輸入軸聯接。用手轉動萬向節，檢查有無卡、碰現象。如有，應及時排除。
  2.起步時將土豆收獲機至挖掘刀尖離地面5-8厘米左右結合拖拉機動力輸出軸，空轉1-2分鐘，無異常響聲的情況下，掛上工作檔位，逐步放松離合器踏板，同時操作拖拉機調節手柄逐步入土，隨之加大油門直到正常耕作。
  3.檢查土豆收獲機工作后的地塊土豆收凈率，查看有無碎以及嚴重破皮現象，如土豆破皮嚴重，應降低收獲行進速度，調深挖掘深度。
  4.作業時，機器上禁止站人或坐人，否則可能纏入機器，造成嚴重的人身傷亡事故。機具運轉時，禁止接近旋轉部件，否則可能導致身體纏繞，造成人身傷害事故。
  5.檢修機器時，切斷拖拉機動力輸出軸動力，以防造成人身傷害。
  6.理墑起壟施肥機工作時，理墑起壟施肥機上嚴禁站人或坐人，以防跌入機內造成傷亡事故。機具運轉時，嚴禁接近旋轉部件！

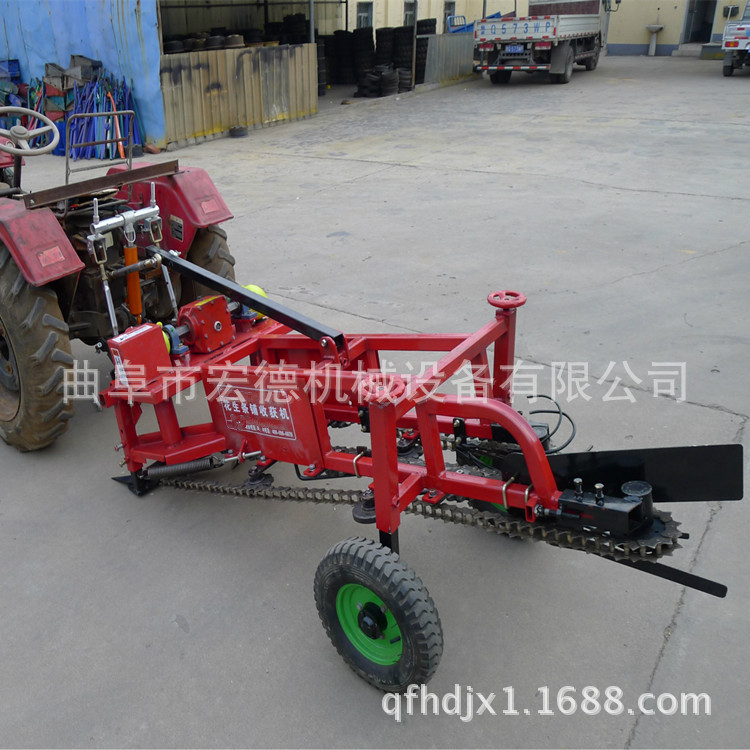

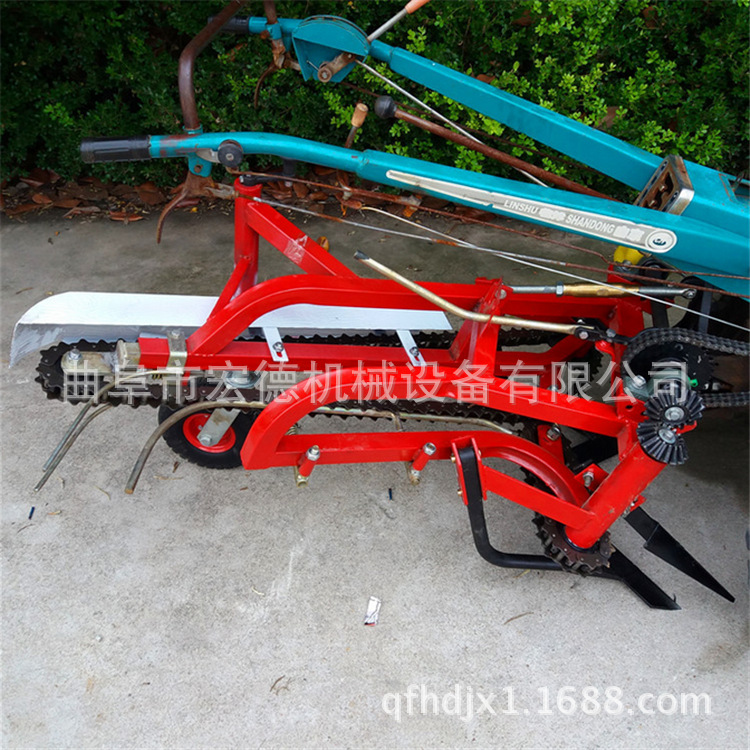

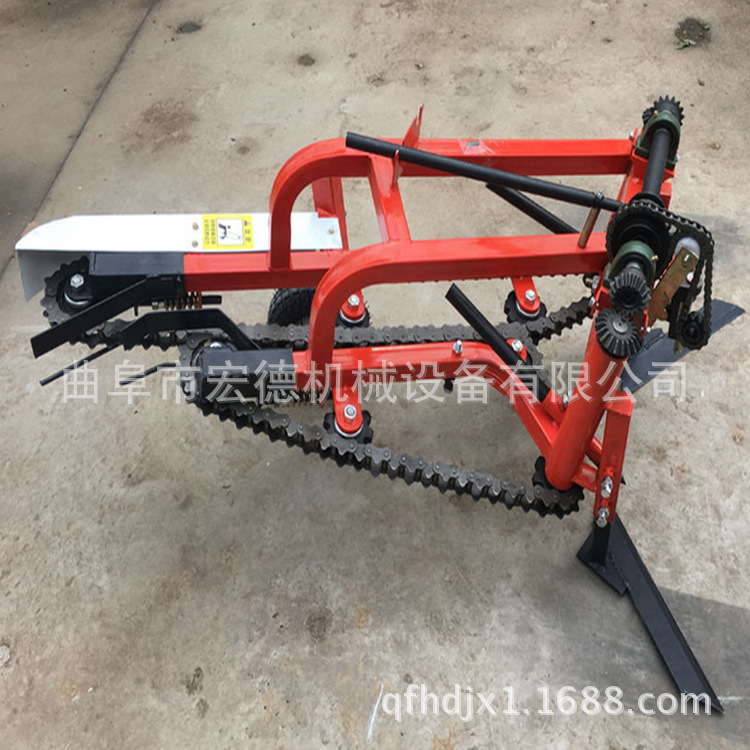

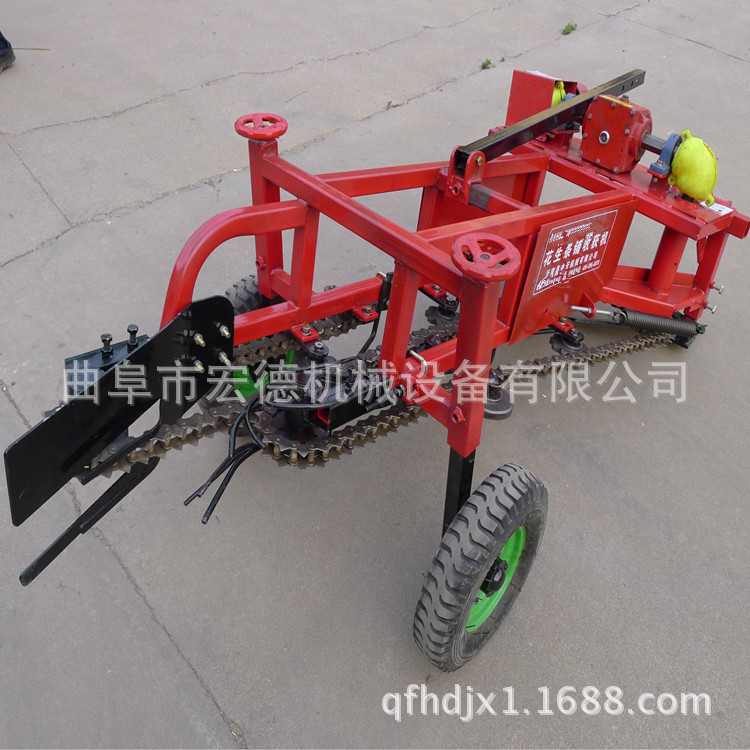

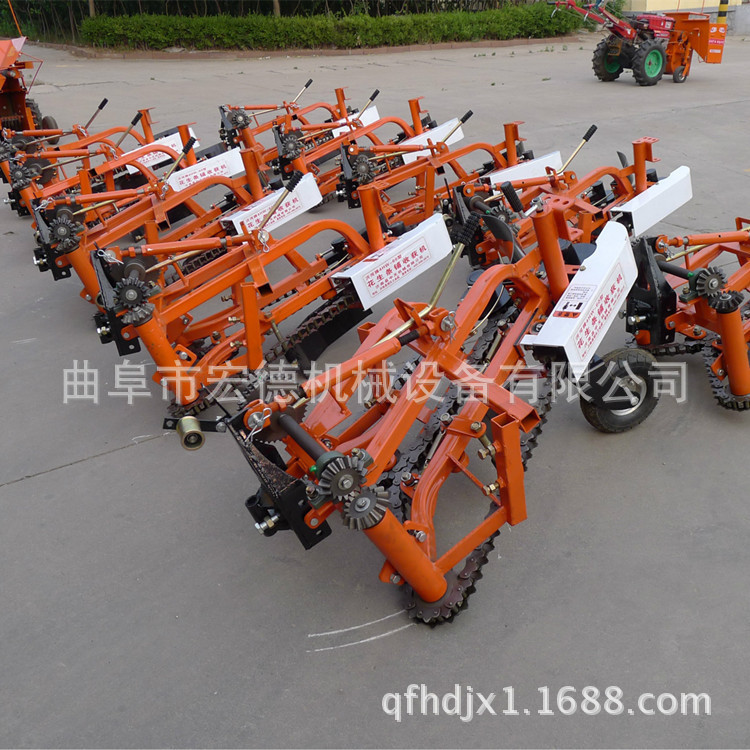

該款花生收獲機是我公司針對花生的種植特點而自主研制開發的一種新型收獲花生的機器， 它具有收獲干凈、收獲效率高等特點， 有效的解決花生種植戶收獲的難題， 于壟溝和平地大小行收獲作業。 可與8-12馬力的手扶拖拉機配套使用。
型號

手扶花生收獲機
